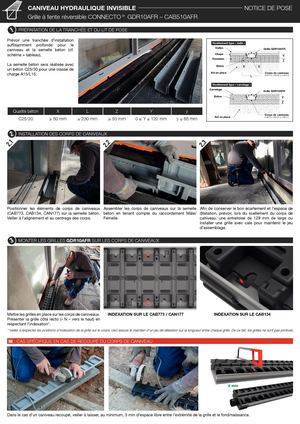

CANIVEAU HYDRAULIQUE INVISIBLE NOTICE DE POSE Grille à fente réversible CONNECTO® GDR10AFR – CAB510AFR 1 PRÉPARATION DE LA TRANCHÉE ET DU LIT DE POSE Prévoir une tranchée d’installation Revêtement type « dalle » suffisamment profonde pour le Dalles Grille... More

CANIVEAU HYDRAULIQUE INVISIBLE NOTICE DE POSE Grille à fente réversible CONNECTO® GDR10AFR – CAB510AFR 1 PRÉPARATION DE LA TRANCHÉE ET DU LIT DE POSE Prévoir une tranchée d’installation Revêtement type « dalle » suffisamment profonde pour le Dalles Grille GDR10AFR caniveau et la semelle béton (cf. schéma + tableau). Chape Remblais La semelle béton sera réalisée avec Béton un béton C25/30 pour une classe de Sol en place Corps de caniveau charge A15/L15. (CAB773, CAB134 ou CAN177) Revêtement type « carrelage » Carrelage Grille GDR10AFR Béton Qualité béton X L Z Y y Corps de caniveau Sol en place C25/30 ≥ 50 mm ≥ 230 mm ≥ 50 mm 0 ≤ Y ≤ 120 mm y ≤ 65 mm (CAB773, CAB134 ou CAN177) 2 INSTALLATION DES CORPS DE CANIVEAUX 2.1 2.2 2.3 Positionner les éléments de corps de caniveaux Assembler les corps de caniveaux sur la semelle Afin de conserver le bon écartement et l’espace de (CAB773, CAB134, CAN177) sur la semelle béton. béton en tenant compte du raccordement Mâle/ dilatation, prévoir, lors d Less
