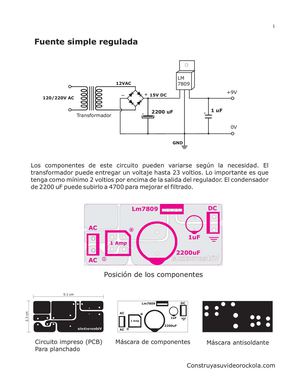

12VAC 120/220V AC Fuente simple regulada +9V 1 uF LM 7809 0V 2200 uF + GND Construyasuvideorockola.com Transformador + 15V DC 1uF AC 2200uF Lm7809 1 Amp DC AC 1uF AC 2200uF Lm7809 1 Amp DC AC Circuito impreso (PCB) Para planchado Máscara de componentes Máscara antisoldante Posición de los componentes 5.1 cm 2.3cm 1 Los componentes de este circuito pueden variarse según la necesidad. El transformador puede entregar un voltaje hasta 23 voltios. Lo importante es que tenga como mínimo 2 voltios por encima de la salida del regulador. El condensador de 2200 uF puede subirlo a 4700 para mejorar el filtrado.
