FICHE ALGORIGRAMME
 L’algorigramme permet de décrire le déroulement d'un cycle du système automatisé. NON Evènement ? Début Action OUI Correspond au DEBUT
 Correspond à une action à Correspond à une question à effectuer. laquelle le système peut (et FIN... More

FICHE ALGORIGRAMME
 L’algorigramme permet de décrire le déroulement d'un cycle du système automatisé. NON Evènement ? Début Action OUI Correspond au DEBUT

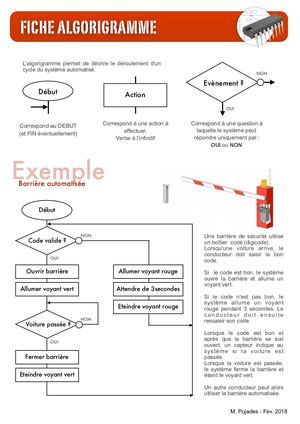

 Correspond à une action à Correspond à une question à effectuer. laquelle le système peut (et FIN éventuellement) Verbe à l’infinitif répondre uniquement par : OUI ou NON Exemple Barrière automatisée Début NON Une barrière de sécurité utilise Code valide ? un boîtier codé (digicode). Lorsqu'une voiture arrive, le conducteur doit saisir le bon OUI code. Ouvrir barrière Allumer voyant rouge Si le code est bon, le système ouvre la barrière et allume un voyant vert. Allumer voyant vert Attendre de 3secondes Si le code n'est pas bon, le système allume un voyant Eteindre voyant rouge rouge pendant 3 secondes. Le conducteur doit ensuite NON ressaisir son code. Voiture passée ? Lorsque le code est bon et OUI après que la barrière se soit ouvert, un capteur indique au système si la voiture est Fermer barrière passée. Lorsque la voiture est Less
