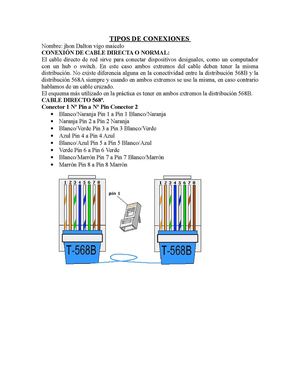

TIPOS DE CONEXIONES
Nombre: jhon Dalton vigo maicelo
CONEXIÓN DE CABLE DIRECTA O NORMAL:
El cable directo de red sirve para conectar dispositivos desiguales, como un computador
con un hub o switch. En este caso ambos extremos del cable deben tener la misma
distribución. No existe diferencia alguna en la conectividad entre la distribución 568B y la
distribución 568A siempre y cuando en ambos extremos se use la misma, en caso contrario
hablamos de un cable cruzado.
El esquema más utilizado en la práctica es tener en ambos extremos la distribución 568B.
CABLE DIRECTO 568ª.
Conector 1 Nº Pin a Nº Pin Conector 2
• Blanco/Naranja Pin 1 a Pin 1 Blanco/Naranja
• Naranja Pin 2 a Pin 2 Naranja
• Blanco/Verde Pin 3 a Pin 3 Blanco/Verde
• Azul Pin 4 a Pin 4 Azul
• Blanco/Azul Pin 5 a Pin 5 Blanco/Azul
• Verde Pin 6 a Pin 6 Verde
• Blanco/Marrón Pin 7 a Pin 7 Blanco/Marrón
• Marrón Pin 8 a Pin 8 Marrón
