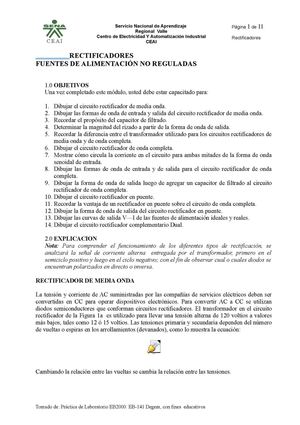

C.E.A.I
Servicio Nacional de Aprendizaje
Regional Valle
Centro de Electricidad Y Automatización Industrial
CEAI
Página 1 de 11
Rectificadores
RECTIFICADORES
FUENTES DE ALIMENTACIÓN NO REGULADAS
1.0 OBJETIVOS
Una vez completado este módulo, usted debe estar...
More
C.E.A.I
Servicio Nacional de Aprendizaje
Regional Valle
Centro de Electricidad Y Automatización Industrial
CEAI
Página 1 de 11
Rectificadores
RECTIFICADORES
FUENTES DE ALIMENTACIÓN NO REGULADAS
1.0 OBJETIVOS
Una vez completado este módulo, usted debe estar capacitado para:
1. Dibujar el circuito rectificador de media onda.
2. Dibujar las formas de onda de entrada y salida del circuito rectificador de media onda.
3. Recordar el propósito del capacitor de filtrado.
4. Determinar la magnitud del rizado a partir de la forma de onda de salida.
5. Recordar la diferencia entre el transformador utilizado para los circuitos rectificadores de
media onda y de onda completa.
6. Dibujar el circuito rectificador de onda completa.
7. Mostrar cómo circula la corriente en el circuito para ambas mitades de la forma de onda
senoidal de entrada.
8. Dibujar las formas de onda de entrada y de salida para el circuito rectificador de onda
completa.
9. Dibujar la forma de onda de salida luego de agregar un cap
