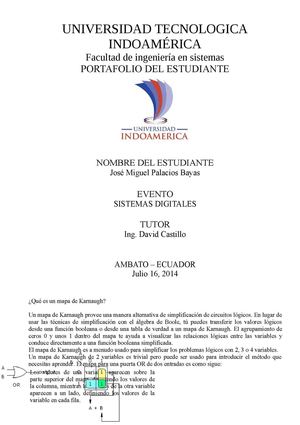

UNIVERSIDAD TECNOLOGICA INDOAMÉRICA Facultad de ingeniería en sistemas PORTAFOLIO DEL ESTUDIANTE NOMBRE DEL ESTUDIANTE José Miguel Palacios Bayas EVENTO SISTEMAS DIGITALES TUTOR Ing. David Castillo AMBATO – ECUADOR Julio 16, 2014 ¿Qué es un mapa de Karnaugh? Un mapa de Karnaugh provee una manera alternativa de simplificación de circuitos lógicos. En lugar de usar las técnicas de simplificación con el álgebra de Boole, tú puedes transferir los valores lógicos desde una función booleana o desde una tabla de verdad a un mapa de Karnaugh. El agrupamiento de ceros 0 y unos 1 dentro del mapa te ayuda a visualizar las relaciones lógicas entre las variables y conduce directamente a una función booleana simplificada. El mapa de Karnaugh es a menudo usado para simplificar los problemas lógicos con 2, 3 o 4 variables. Un mapa de Karnaugh de 2 variables es trivial pero puede ser usado para introducir el método que necesitas aprender. El mapa para una puerta OR de dos entradas es como sigue: Los va Less
