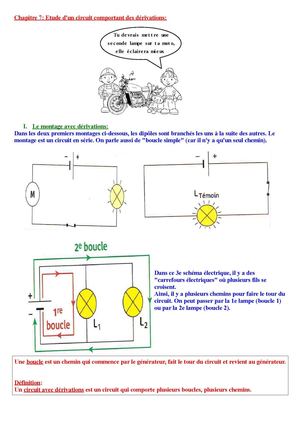

Chapitre 7: Etude d'un circuit comportant des dérivations: I. Le montage avec dérivations: Dans les deux premiers montages ci-dessous, les dipôles sont branchés les uns à la suite des autres. Le montage est un circuit en série. On parle aussi de "boucle simple" (car il n'y a qu'un seul chemin). Dans ce 3e schéma électrique, il y a des "carrefours électriques" où plusieurs fils se croisent. Ainsi, il y a plusieurs chemins pour faire le tour du circuit. On peut passer par la 1e lampe (boucle 1) ou par la 2e lampe (boucle 2). Une boucle est un chemin qui commence par le générateur, fait le tour du circuit et revient au générateur. Définition: Un circuit avec dérivations est un circuit qui comporte plusieurs boucles, plusieurs chemins. Tu devrais met t re une seconde lampe sur t a mot o, elle éclairera mieux
