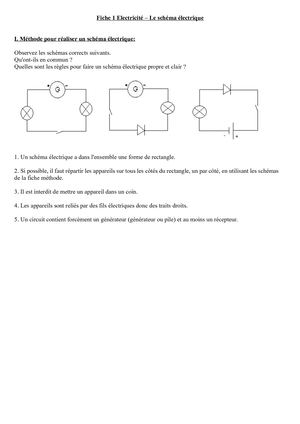

Fiche 1 Electricité – Le schéma électrique I. Méthode pour réaliser un schéma électrique: Observez les schémas corrects suivants. Qu'ont-ils en commun ? Quelles sont les règles pour faire un schéma électrique propre et clair ? 1. Un schéma électrique a dans l'ensemble une forme de rectangle. 2. Si possible, il faut répartir les appareils sur tous les côtés du rectangle, un par côté, en utilisant les schémas de la fiche méthode. 3. Il est interdit de mettre un appareil dans un coin. 4. Les appareils sont reliés par des fils électriques donc des traits droits. 5. Un circuit contient forcément un générateur (générateur ou pile) et au moins un récepteur.
