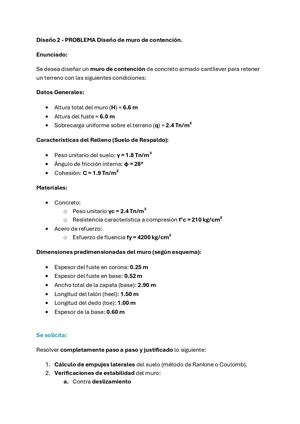

Diseño 2 - PROBLEMA Diseño de muro de contención. Enunciado: Se desea diseñar un muro de contención de concreto armado cantilever para retener un terreno con las siguientes condiciones: Datos Generales: • Altura total del muro (H) = 6.6 m • Altura del fuste = 6.0 m • Sobrecarga uniforme sobre el terreno (q) = 2.4 Tn/m² Características del Relleno (Suelo de Respaldo): • Peso unitario del suelo: γ = 1.8 Tn/m³ • Ángulo de fricción interna: φ = 28° • Cohesión: C = 1.9 Tn/m² Materiales: • Concreto: o Peso unitario γc = 2.4 Tn/m³ o Resistencia característica a compresión f’c = 210 kg/cm² • Acero de refuerzo: o Esfuerzo de fluencia fy = 4200 kg/cm² Dimensiones predimensionadas del muro (según esquema): • Espesor del fuste en corona: 0.25 m • Espesor del fuste en base: 0.52 m • Ancho total de la zapata (base): 2.90 m • Longitud del talón (heel): 1.50 m • Longitud del dedo (toe): 1.00 m • Espesor de la base: 0.60 m Se solicita: Resolver completamente paso a paso y justificado lo siguiente: 1. C
