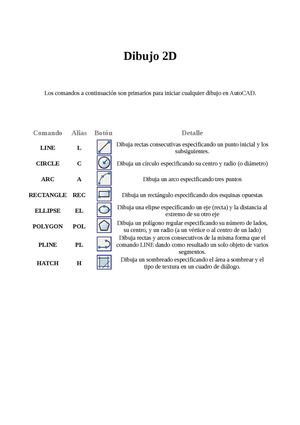

Dibujo 2D
Los comandos a continuación son primarios para iniciar cualquier dibujo en AutoCAD.
Comando Alias Botón Detalle
LINE L
Dibuja rectas consecutivas especificando un punto inicial y los
subsiguientes.
CIRCLE C Dibuja un círculo especificando su centro y radio (o diámetro)
ARC A Dibuja un arco especificando tres puntos
RECTANGLE REC Dibuja un rectángulo especificando dos esquinas opuestas
ELLIPSE EL
Dibuja una elipse especificando un eje (recta) y la distancia al
extremo de su otro eje
POLYGON POL
Dibuja un polígono regular especificando su número de lados,
su centro, y un radio (a un vértice o al centro de un lado)
PLINE PL
Dibuja rectas y arcos consecutivos de la misma forma que el
comando LINE dando como resultado un solo objeto de varios
segmentos.
HATCH H
Dibuja un sombreado especificando el área a sombrear y el
tipo de textura en un cuadro de diálogo.
