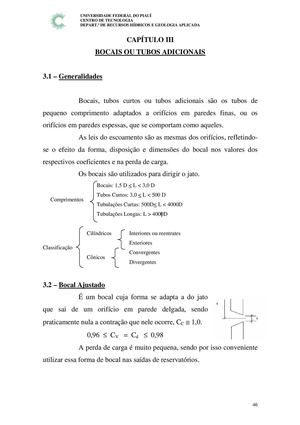

UNIVERSIDADE FEDERAL DO PIAUÍ CENTRO DE TECNOLOGIA DEPART.º DE RECURSOS HÍDRICOS E GEOLOGIA APLICADA 46 CAPÍTULO III BOCAIS OU TUBOS ADICIONAIS 3.1 – Generalidades Bocais, tubos curtos ou tubos adicionais são os tubos de pequeno comprimento adaptados a orifícios em paredes finas, ou os orifícios em paredes espessas, que se comportam como aqueles. As leis do escoamento são as mesmas dos orifícios, refletindose o efeito da forma, disposição e dimensões do bocal nos valores dos respectivos coeficientes e na perda de carga. Os bocais são utilizados para dirigir o jato. Bocais: 1,5 D < L < 3,0 D Tubos Curtos: 3,0 < L < 500 D Tubulações Curtas: 500D< L < 4000D Comprimentos Tubulações Longas: L > 4000D Interiores ou reentratesCilíndricos Exteriores Convergentes Classificação Cônicos Divergentes 3.2 – Bocal Ajustado É um bocal cuja forma se adapta a do jato que sai de um orifício em parede delgada, sendo praticamente nula a contração que nele ocorre, CC ≅ 1,0. 0,96 ≤ CV = Cd ≤ 0,98 A perda de Less
