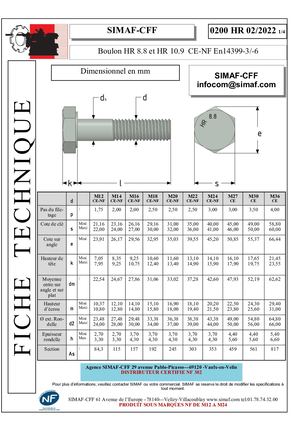

SIMAF-CFF 0200 HR 02/2022 1/4 Boulon HR 8.8 et HR 10.9 CE-NF En14399-3/-6 Dimensionnel en mm SIMAF-CFF infocom@simaf.com FIC H E TEC H N IQ U E M12 M14 M16 M18 M20 M22 M24 M27 M30 M36 d Pas du file- / 1,75 2,00 2,00 2,50 2,50 2,50 3,00 3,00 3,50 4,00 tage p...
More
SIMAF-CFF 0200 HR 02/2022 1/4 Boulon HR 8.8 et HR 10.9 CE-NF En14399-3/-6 Dimensionnel en mm SIMAF-CFF infocom@simaf.com FIC H E TEC H N IQ U E M12 M14 M16 M18 M20 M22 M24 M27 M30 M36 d Pas du file- / 1,75 2,00 2,00 2,50 2,50 2,50 3,00 3,00 3,50 4,00 tage p Cote de clé Mini 21,16 23,16 26,16 29,16 31,00 35,00 40,00 45,00 49,00 58,80 s Maxi 22,00 24,00 27,00 30,00 32,00 36,00 41,00 46,00 50,00 60,00 Cote sur Mini 23,91 26,17 29,56 32,95 35,03 39,55 45,20 50,85 55,37 66,44 angle e Hauteur de Mini 7,05 8,35 9,25 10,60 11,60 13,10 14,10 16,10 17,65 21,45 tête k Maxi 7,95 9,25 10,75 12,40 13,40 14,90 15,90 17,90 19,75 23,55 Moyenne / 22,54 24,67 27,86 31,06 33,02 37,28 42,60 47,93 52,19 62,62 entre sur dm angle et sur plat Hauteur Mini 10,37 12,10 14,10 15,10 16,90 18,10 20,20 22,50 24,30 29,40 d’écrou m Maxi 10,80 12,80 14,80 15,80 18,00 19,40 21,50 23,80 25,60 31,00 Ø ext. Ron- Mini 23,48 27,48 29,48 33,38 36,38 38,38 43,38 49,00 54,80 64,80 delle d2 Maxi 24,00 28,00 30,00 34,00 37,00 39,
