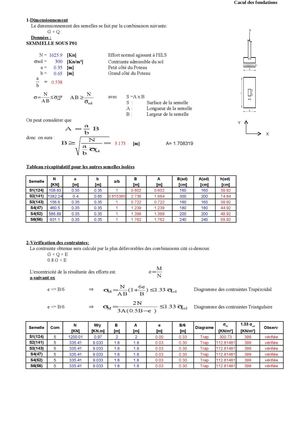

Cacul des fondations Le dimensionnement des semelles se fait par la combinaison suivante: G + Q SEMMELLE SOUS P01 N = 1625.9 [Kn] 300 [Kn/m²] a = 0.35 [m] Petit côté du Poteau b = 0.65 [m] Grand côté du Poteau 0.538 ⇒ avec S =A x B Surface de la semelle Longueur de la semelle Largeur de la semelle On peut considérer que 3.173 [m] A= 1.708319 Tableau récapitulatif pour les autres semelles isolées Semelle N a b a/b B A B(ad) A(ad) h(ad) [KN] [m] [m] [m] [m] [cm] [cm] [cm] S1(124) 108.83 0.35 0.35 1 0.602 0.602 160 160 39.92 S2(141) 1382.24 0.4 0.65 0.615385 2.736 1.684 300 200 74.84 S3(143) 156.6 0.35 0.35 1 0.722 0.722 160 160 39.92 S4(47) 460.5 0.35 0.35 1 1.239 1.239 180 180 44.92 S4(52) 586.89 0.35 0.35 1 1.399 1.399 200 200 49.92 S6(56) 931.1 0.35 0.35 1 1.762 1.762 240 240 59.92 2-Vérification des contraintes: La contrainte obtenue sera calculé par la plus défavorables des combinaisons cité ci-dessous: G + Q + E 0.8 G + E L'excentricité de la résultante des efforts est: e <= B/6 ⇒
