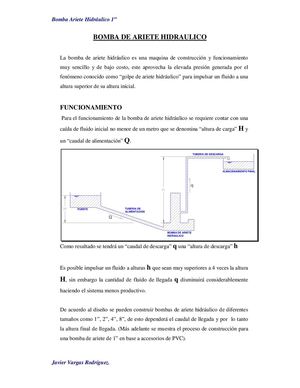

Bomba Ariete Hidráulico 1”
Javier Vargas Rodríguez.
BOMBA DE ARIETE HIDRAULICO
La bomba de ariete hidráulico es una maquina de construcción y funcionamiento
muy sencillo y de bajo costo, este aprovecha la elevada presión generada por el
fenómeno conocido como “golpe de ariete hidráulico” para impulsar un fluido a una
altura superior de su altura inicial.
FUNCIONAMIENTO
Para el funcionamiento de la bomba de ariete hidráulico se requiere contar con una
caída de fluido inicial no menor de un metro que se denomina “altura de carga” H y
un “caudal de alimentación” Q.
q
Q
TUBERIA DE DESCARGA
TUBERIA DE
ALIMENTACION
FUENTE
BOMBA DE ARIETE
HIDRAULICO
ALMACENAMIENTO FINAL
Como resultado se tendrá un “caudal de descarga” q una “altura de descarga” h
Es posible impulsar un fluido a alturas h que sean muy superiores a 4 veces la altura
H, sin embargo la cantidad de fluido de llegada q disminuirá considerablemente
haciendo el sistema menos productivo.
De acuerdo al diseño se pueden construir bombas
