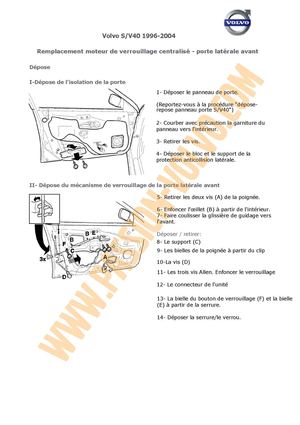

Volvo S/V40 1996-2004
Remplacement moteur de verrouillage centralisé - porte latérale avant
Dépose
I-Dépose de l'isolation de la porte
1- Déposer le panneau de porte.
(Reportez-vous à la procédure "déposerepose panneau porte S/V40")
2- Courber avec précaution la garniture du
panneau vers l'intérieur.
3- Retirer les vis.
4- Déposer le bloc et le support de la
protection anticollision latérale.
II- Dépose du mécanisme de verrouillage de la porte latérale avant
5- Retirer les deux vis (A) de la poignée.
6- Enfoncer l'œillet (B) à partir de l'intérieur.
7- Faire coulisser la glissière de guidage vers
l'avant.
Déposer / retirer:
8- Le support (C)
9- Les bielles de la poignée à partir du clip
10-La vis (D)
11- Les trois vis Allen. Enfoncer le verrouillage
12- Le connecteur de l'unité
13- La bielle du bouton de verrouillage (F) et la bielle
(E) à partir de la serrure.
14- Déposer la serrure/le verrou.
