Alternateur régulation

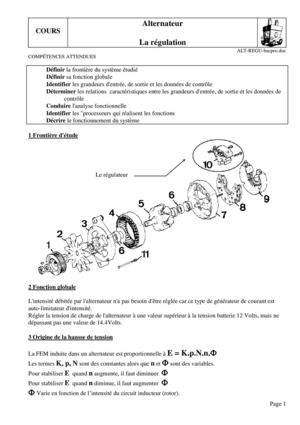

COURS Alternateur La régulation ALT-REGU-bacpro. doc Page 1 COMPÉTENCES ATTENDUES Définir la frontière du système étudié Définir sa fonction globale Identifier les grandeurs d entrée, de sortie et les données de contrôle Déterminer les relations... More

COURS Alternateur La régulation ALT-REGU-bacpro. doc Page 1 COMPÉTENCES ATTENDUES Définir la frontière du système étudié Définir sa fonction globale Identifier les grandeurs d entrée, de sortie et les données de contrôle Déterminer les relations caractéristiques entre les grandeurs d entrée, de sortie et les données de contrôle Conduire l analyse fonctionnelle Identifier les "processeurs qui réalisent les fonctions Décrire le fonctionnement du système 1 Frontière d étude 2 Fonction globale L intensité débitée par l alternateur n a pas besoin d être réglée car ce type de générateur de courant est auto-limitateur d intensité. Régler la tension de charge de l alternateur à une valeur supérieur à la tension batterie 12 Volts, mais ne dépassant pas une valeur de 14. 4Volts. 3 Origine de la hausse de tension La FEM induite dans un alternateur est proportionnelle à E = K. p. N. n. Φ Les termes K, p, N sont des constantes alors que n et Φ sont des variables. Pour stabiliser E quand n augmen Less
