labore un strober LED

2N3904 2N3904 225 C1 330K R1 R2 10 Ohm R3 56K 6V 10K R4 22 uF C2 555 100K R54. 7K 10K R6 2. 2 uF C5 10K R7 10K R8 Para 220V use una serie de 80 LEDs 1 2 3 4 5678 Entrada 220 VAC Strober con LEDs alimentado a 220V + + C3 C4 104 47 uF NC Rv1 560 + +... More

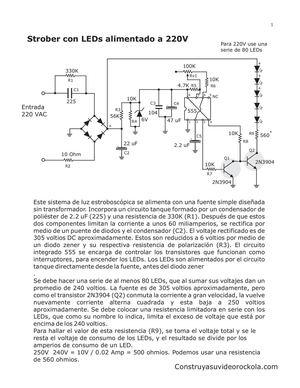

2N3904 2N3904 225 C1 330K R1 R2 10 Ohm R3 56K 6V 10K R4 22 uF C2 555 100K R54. 7K 10K R6 2. 2 uF C5 10K R7 10K R8 Para 220V use una serie de 80 LEDs 1 2 3 4 5678 Entrada 220 VAC Strober con LEDs alimentado a 220V + + C3 C4 104 47 uF NC Rv1 560 + + Construyasuvideorockola. com 1 Este sistema de luz estroboscópica se alimenta con una fuente simple diseñada sin transformador. Incorpora un circuito tanque formado por un condensador de poliéster de 2. 2 uF (225) y una resistencia de 330K (R1). Después de que estos dos componentes limitan la corriente a unos 60 miliamperios, se rectifica por medio de un puente de diodos y el condensador (C2). El voltaje rectificado es de 305 voltios DC aproximadamente. Estos son reducidos a 6 voltios por medio de un diodo zener y su respectiva resistencia de polarización (R3). El circuito integrado 555 se encarga de controlar los transistores que funcionan como interruptores, para encender los LEDs. Los LEDs son alimentados por el circuito tanque direc Less
