El conversor analógico Digital

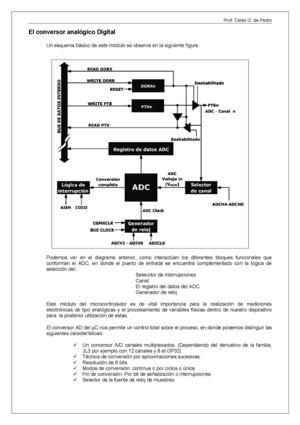

Un esquema básico de este módulo se observa en la siguiente figura:
Podemos ver en el diagrama anterior, como interactúan los diferentes bloques funcionales que
conforman el ADC, en donde el puerto de entrada se encuentra complementado con la lógica de
selección del:
Selecctor de interrupciones
Canal
El registro del datos del ADC.
Generador de reloj
Este módulo del microcontrolador es de vital importancia para la realización de mediciones
electrónicas de tipo analógicas y el procesamiento de variables físicas dentro de nuestro dispositivo
para la posterior utilización de estas.
El conversor AD del µC nos permite un control total sobre el proceso, en donde podemos distinguir las
siguientes características:
Un conversor A/D canales multiplexados.
(Dependiendo del derivativo de la familia,
JL3 por ejemplo con 12 canales y 8 el GP32)
Técnica de conversión por aproximaciones sucesivas.
Resolución de 8 bits.
Modos de conve
