Simbología neumática e hidráulica < juan Carlos
de la cruz sullca>
La norma UNE 101-149-86: transmisiones hidráulicas y
neumáticas: símbolos gráficos
Es la norma que regula la simbología neumática e
hidráulica.
En general, los símbolos para neumática...
More

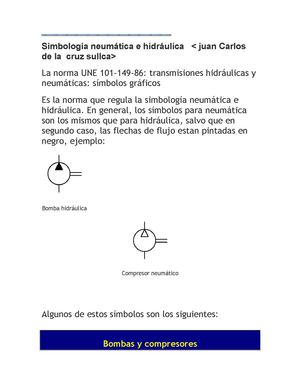

Simbología neumática e hidráulica < juan Carlos
de la cruz sullca>
La norma UNE 101-149-86: transmisiones hidráulicas y
neumáticas: símbolos gráficos
Es la norma que regula la simbología neumática e
hidráulica.
En general, los símbolos para neumática
son los mismos que para hidráulica, salvo que en
segundo caso, las flechas de flujo estan pintadas en
negro, ejemplo:
Bomba hidráulica
Compresor neumático
Algunos de estos símbolos son los siguientes:
Bombas y compresores
