teoria del diseño

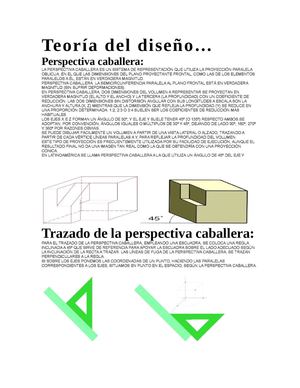

Teoría del diseño… Perspectiva caballera: LA PERSPECTIVA CABALLERA ES UN SISTEMA DE REPRESENTACIÓN QUE UTILIZA LA PROYECCIÓN PARALELA OBLICUA, EN EL QUE LAS DIMENSIONES DEL PLANO PROYECTANTE FRONTAL, COMO LAS DE LOS ELEMENTOS PARALELOS A ÉL, ESTÁN EN... More

Teoría del diseño… Perspectiva caballera: LA PERSPECTIVA CABALLERA ES UN SISTEMA DE REPRESENTACIÓN QUE UTILIZA LA PROYECCIÓN PARALELA OBLICUA, EN EL QUE LAS DIMENSIONES DEL PLANO PROYECTANTE FRONTAL, COMO LAS DE LOS ELEMENTOS PARALELOS A ÉL, ESTÁN EN VERDADERA MAGNITUD. PERSPECTIVA CABALLERA. LA SEMICIRCUNFERENCIA PARALELA AL PLANO FRONTAL ESTÁ EN VERDADERA MAGNITUD (SIN SUFRIR DEFORMACIONES). EN PERSPECTIVA CABALLERA, DOS DIMENSIONES DEL VOLUMEN A REPRESENTAR SE PROYECTAN EN VERDADERA MAGNITUD (EL ALTO Y EL ANCHO) Y LA TERCERA (LA PROFUNDIDAD) CON UN COEFICIENTE DE REDUCCIÓN. LAS DOS DIMENSIONES SIN DISTORSIÓN ANGULAR CON SUS LONGITUDES A ESCALA SON LA ANCHURA Y ALTURA (X, Z) MIENTRAS QUE LA DIMENSIÓN QUE REFLEJA LA PROFUNDIDAD (Y) SE REDUCE EN UNA PROPORCIÓN DETERMINADA. 1:2, 2:3 O 3:4 SUELEN SER LOS COEFICIENTES DE REDUCCIÓN MÁS HABITUALES. LOS EJES X E Z FORMAN UN ÁNGULO DE 90º, Y EL EJE Y SUELE TENER 45º (O 135º) RESPECTO AMBOS. SE ADOPTAN, POR CONVENCIÓN, ÁNGULOS IGUALES O Less
