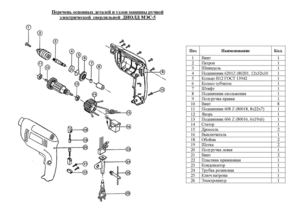

Перечень основных деталей и узлов машины ручной
электрической сверлильной ДИОЛД МЭС-5
Поз Наименование Кол.
1 Винт 1
2 Патрон 1
3 Шпиндель 1
4 Подшипник 6201Z (80201, 12х32х10 1
5 Кольцо В12 ГОСТ 13942 1
6 Колесо зубчатое 1
7 Штифт 1
8 Подшипник скольжения 1
9 Полуручка правая 1
10 Винт 8
11 Подшипник 608 Z (80018, 8х22х7) 1
12 Якорь 1
13 Подшипник 606 Z (80016, 6х19х6) 1
14 Статор 1
15 Дроссель 2
16 Выключатель 1
18 Обойма 2
19 Шетка 2
20 Полуручка левая 1
21 Винт 2
22 Пластина прижимная 1
23 Конденсатор 1
24 Трубка резиновая 1
25 Ключ патрона 1
26 Электрошнур 1
