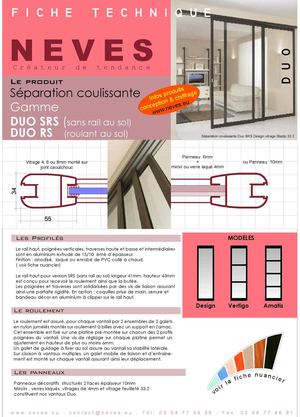

34
55
Vitrage 4, 6 ou 8mm monté sur
joint caoutchouc
w w w .
n e v e s .
e u - c o n t a c t @ n e v e s .
e u - T é l : 0 2 5 4 7 7 5 6 5 6 - F a x : 0 2 5 4 7 7 4 6 9 1
voir
la
f i c h e n u a n c ie r
ou Panneau 10mm
Les Profilés
Le rail haut, poignées verticales, traverses haute et basse et intermédiaires
sont en aluminium extrudé de 15/10 èmè d’épaisseur.
Finition : anodisé, laqué ou enrobé de PVC collé à chaud.
( voir fiche nuancier)
Le rail haut pour version SRS (sans rail au sol) largeur 41mm, hauteur 43mm
est conçu pour recevoir le roulement ainsi que la butée.
Les poignées et traverses sont solidarisées par des vis de liaison assurant
ainsi une parfaite rigidité.
En option : coquilles prise de main, serrure et
bandeau décor en aluminium à clipper sur le rail haut.
Le roulement
Le roulement est assuré, pour chaque vantail par 2 ensembles de 2 galets
en nylon jumelés montés sur roulement à billes avec un support en Zamac.
Cet ensemble est
