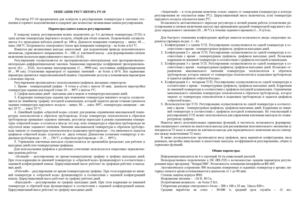

ОПИСАНИЕ РЕГУЛЯТОРА РТ-10
Регулятор РТ-10 предназначен для контроля и регулирования температуры в системах отопления и горячего водоснабжения и содержит два полностью независимых канала регулирования.
Параметры одного канала регулирования:
К каждому каналу...
More
ОПИСАНИЕ РЕГУЛЯТОРА РТ-10
Регулятор РТ-10 предназначен для контроля и регулирования температуры в системах отопления и горячего водоснабжения и содержит два полностью независимых канала регулирования.
Параметры одного канала регулирования:
К каждому каналу регулирования можно подключить до 3-х датчиков температуры (ТСП) и
один датчик температуры наружного воздуха, общий для обоих каналов.
Подключение осуществляется 4-х проводным кабелем длиной до 100 м.
Диапазон измерения температур – минус 40 …
плюс 160 ºС.
Погрешность электронного блока при измерении температур – не более ± 0,4 ºС.
Имеются два независимых выхода: аналоговый для подключения привода исполнительного
механизма, управляемого напряжением 0 – 10В, и ключевой выход – для формирования сигнала
включения пускателя циркуляционного насоса (~24 В).
Регулирование осуществляется по пропорционально–интегральному или пропорционально–
интегрально–дифференциальному законам.
Задаваемые параметры: коэффициент пропорциональности (0,
