79

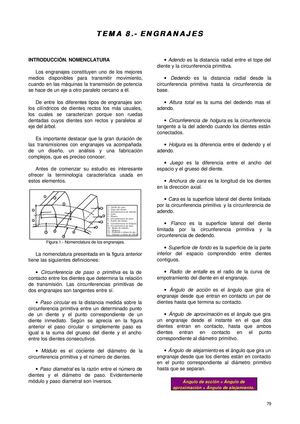

T E M A 8 .
T E M A 8 .
- E N G R A N A J E S
E N G R A N A J E S
INTRODUCCIÓN.
NOMENCLATURA
Los engranajes constituyen uno de los mejores
medios disponibles para transmitir movimiento,
cuando en las máquinas la transmisión de potencia
se hace de un eje a otro paralelo cercano a él.
De entre los diferentes tipos de engranajes son
los cilíndricos de dientes rectos los más usuales,
los cuales se caracterizan porque son ruedas
dentadas cuyos dientes son rectos y paralelos al
eje del árbol.
Es importante destacar que la gran duración de
las transmisiones con engranajes va acompañada
de un diseño, un análisis y una fabricación
complejos, que es preciso conocer.
Antes de comenzar su estudio es interesante
ofrecer la terminología característica usada en
estos elementos.
1
2
3
4
5
6
7
8
9
10
11
12
13
1.
- Ancho de cara.
2.
- Tope del diente.
3.
- Circunferencia de adendo.
4.
- Cara.
5.
- Flanco.
6.
- Circunferencia de paso.
7.
- Fondo del diente.
8.
- Circunferencia de holgura
