Garis pengaruh adalah suatu bentuk grafis yang memperlihatkan seberapa besar pengaruh
dari satu satuan beban (sesuai satuan gaya yang digunakan) pada satu titik di dalam struktur.
Garis pengaruh merupakan fungsi dari gaya-gaya berupa reaksi, momen, geser, atau aksial.
Contoh:
Data:
L1 = 3.
0 m I1 = 1.
0 I q = 10 kN/m Tentukan garis pengaruh untuk
L2 = 4.
0 m I2 = 2.
0 I P = 15 kN Reaksi tumpuan dan Momen,
L3 = 2.
0 m di titik A, B, dan C, serta Momen
LP = 2.
0 m dan Geser ( 2,0 m dari B ke C ).
Untuk balok menerus seperti gambar di atas, beban satu satuan diberikan pada setiap bentang.
Analisis dilakukan dalam tiga tahap, yaitu menerapkan Beban 1 satuan (1 kN) pada bentang
AB, BC, dan CD (pada contoh ini, digunakan metode Persamaan Tiga Momen)
(1) Beban 1 kN, pada bentang AB
1
1a) Bentang Ao–A–B
VA = P (L–x) / L = 1 – 0.
33 x
M = VA .
x = x – 0.
33 x²
k x x2
x3
A1 = x (M) / 2 0.
50 -0.
17
A2 = (L–x) (M) / 2 1.
50 -1.
00 0.
17
a1 = 3.
0 -0.
67
a2 = 2.
0 -0.
67

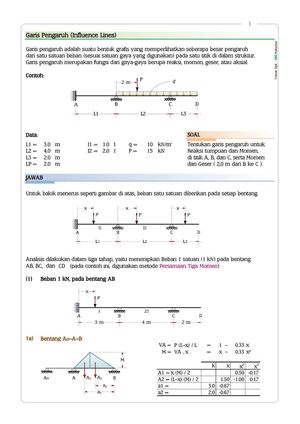

Garis Pengaruh (Infl
