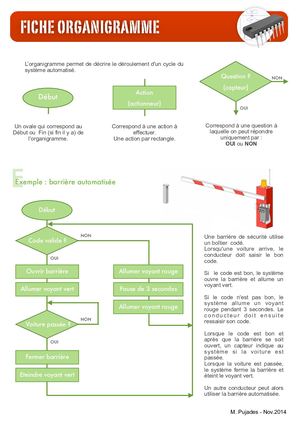

FICHE ORGANIGRAMME L’organigramme permet de décrire le déroulement d'un cycle du système automatisé. Question ? NON (capteur) Action Début (actionneur) OUI Un ovale qui correspond au Correspond à une action à Correspond à une question à Début ou Fin (si fin il y a) de effectuer. laquelle on peut répondre l'organigramme. Une action par rectangle. uniquement par : OUI ou NON E Exemple : barrière automatisée Début NON Une barrière de sécurité utilise Code valide ? un boîtier codé. Lorsqu'une voiture arrive, le conducteur doit saisir le bon OUI code. Ouvrir barrière Allumer voyant rouge Si le code est bon, le système ouvre la barrière et allume un voyant vert. Allumer voyant vert Pause de 3 secondes Si le code n'est pas bon, le système allume un voyant Allumer voyant rouge rouge pendant 3 secondes. Le conducteur doit ensuite NON ressaisir son code. Voiture passée ? Lorsque le code est bon et OUI après que la barrière se soit ouvert, un capteur indique au système si la voiture est Fermer ba
