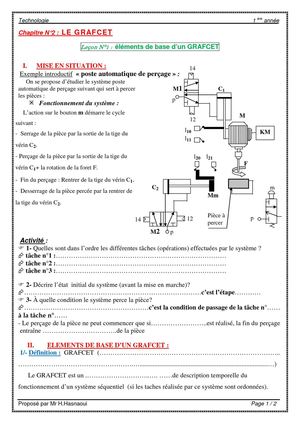

Technologie 1 ère
année
Proposé par Mr H.
Hasnaoui Page 1 / 2
Chapitre N°2 : LE GRAFCET
Leçon N°1 : éléments de base d’un GRAFCET
I.
MISE EN SITUATION :
Exemple introductif « poste automatique de perçage » :
On se propose d’étudier le système poste
automatique de perçage suivant qui sert à percer
les pièces :
Fonctionnement du système :
Activité :
1- Quelles sont dans l’ordre les différentes tâches (opérations) effectuées par le système ?
tâche n°1 :……………………………………………………………………
tâche n°2 :……………………………………………………………………
tâche n°3 :……………………………………………………………………
2- Décrire l’état initial du système (avant la mise en marche)?
………………………………………………………………………c’est l’étape…………
3- À quelle condition le système perce la pièce?
…………………………………………………c’est la condition de passage de la tâche n°……
à la tâche n°……
- Le perçage de la pièce ne peut commencer que si…………………….
.
est réalisé, la fin du perçage
entraîne …………………………….
de la pièce
II.
ELEMENTS DE BASE D’UN GRAFCET :
1/- Définition : GRAFCE
