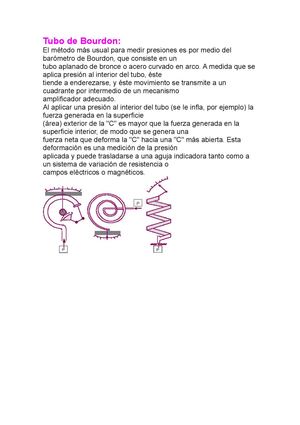

Tubo de Bourdon:
El método más usual para medir presiones es por medio del
barómetro de Bourdon, que consiste en un
tubo aplanado de bronce o acero curvado en arco.
A medida que se
aplica presión al interior del tubo, éste
tiende a enderezarse, y éste movimiento se transmite a un
cuadrante por intermedio de un mecanismo
amplificador adecuado.
Al aplicar una presión al interior del tubo (se le infla, por ejemplo) la
fuerza generada en la superficie
(área) exterior de la "C" es mayor que la fuerza generada en la
superficie interior, de modo que se genera una
fuerza neta que deforma la "C" hacia una "C" más abierta.
Esta
deformación es una medición de la presión
aplicada y puede trasladarse a una aguja indicadora tanto como a
un sistema de variación de resistencia o
campos eléctricos o magnéticos.
