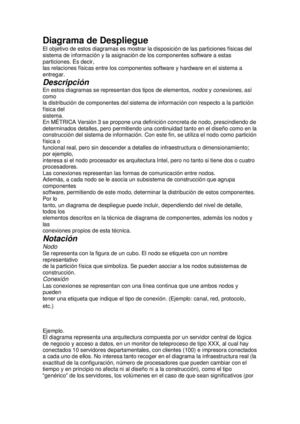

Diagrama de Despliegue
El objetivo de estos diagramas es mostrar la disposición de las particiones físicas del
sistema de información y la asignación de los componentes software a estas
particiones.
Es decir,
las relaciones físicas entre los componentes software y hardware en el sistema a
entregar.
Descripción
En estos diagramas se representan dos tipos de elementos, nodos y conexiones, así
como
la distribución de componentes del sistema de información con respecto a la partición
física del
sistema.
En MÉTRICA Versión 3 se propone una definición concreta de nodo, prescindiendo de
determinados detalles, pero permitiendo una continuidad tanto en el diseño como en la
construcción del sistema de información.
Con este fin, se utiliza el nodo como partición
física o
funcional real, pero sin descender a detalles de infraestructura o dimensionamiento;
por ejemplo,
interesa si el nodo procesador es arquitectura Intel, pero no tanto si tiene dos o cuatro
procesadores.
Las conexiones represe
