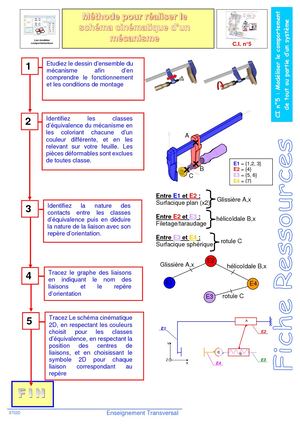

CI n°5 : Modéliser le comportement de tout ou partie d’un système Les modèles comportementaux C.I. n°5 Etudiez le dessin d’ensemble du 1 mécanisme afin d’en comprendre le fonctionnement et les conditions de montage Identifiez les classes 2 d’équivalence du mécanisme en les coloriant chacune d’un A couleur différente, et en les relevant sur votre feuille. Les pièces déformables sont exclues de toutes classe. E1 = {1,2, 3} B E2 = {4} C E3 = {5, 6} E4 = {7} Entre E1 et E2 : Glissière A,x Identifiez la nature des Surfacique plan (x2) 3 contacts entre les classes d’équivalence puis en déduire Entre E2 et E3 : hélicoïdale B,x la nature de la liaison avec son Filetage/taraudage repère d’orientation. Entre E3 et E4 : rotule C Surfacique sphérique E2 Glissière A,x hélicoïdale B,x Tracez le graphe des liaisons 4 en indiquant le nom des E1 E4 liaisons et le repère d’orientation rotule C E3 Tracez Le schéma cinématique 5 2D, en respectant les couleurs A E1 choisit pour les classes E2 d’équivalence
