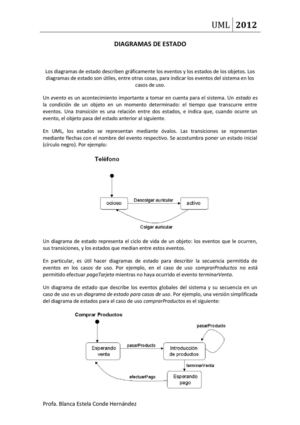

UML 2012
DIAGRAMAS DE ESTADO
Los diagramas de estado describen gráficamente los eventos y los estados de los objetos.
Los
diagramas de estado son útiles, entre otras cosas, para indicar los eventos del sistema en los
casos de uso.
Un evento es un acontecimiento importante a tomar en cuenta para el sistema.
Un estado es
la condición de un objeto en un momento determinado: el tiempo que transcurre entre
eventos.
Una transición es una relación entre dos estados, e indica que, cuando ocurre un
evento, el objeto pasa del estado anterior al siguiente.
En UML, los estados se representan mediante óvalos.
Las transiciones se representan
mediante flechas con el nombre del evento respectivo.
Se acostumbra poner un estado inicial
(círculo negro).
Por ejemplo:
Un diagrama de estado representa el ciclo de vida de un objeto: los eventos que le ocurren,
sus transiciones, y los estados que median entre estos eventos.
En particular, es útil hacer diagramas de estado para describir la secuencia
