DIBUJO II
Unidad 2 - Teoría De Proyección Y Sistemas De Representación Gráficas
Prof.
Ing.
Katiusca Gutiérrez S.

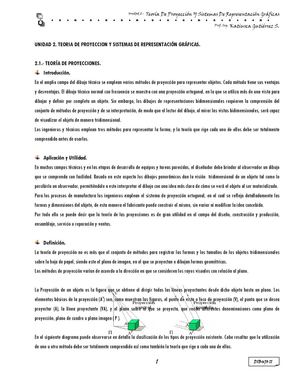

UNIDAD 2.
TEORIA DE PROYECCION Y SISTEMAS DE REPRESENTACIÓN GRÁFICAS.
2.
1.
- TEORÍA DE PROYECCIONES.
Introducción.
En el amplio campo del dibujo técnico se emplean varios métodos de proyección para representar objetos.
Cada método tiene sus ventajas
y desventajas.
El dibujo técnico normal con frecuencia se muestra con una proyección ortogonal, en la que se utiliza más de una vista para
dibujar y definir por completo un objeto.
Sin embargo, los dibujos de representaciones bidimensionales requieren la comprensión del
conjunto de métodos de proyección y de su interpretación, de modo que el lector del dibujo, al mirar las vistas bidimensionales, será capaz
de visualizar el objeto de manera tridimensional.
Los ingenieros y técnicos emplean tres métodos para representar la forma; y la teoría que rige cada uno de ellos debe ser totalmente
comprendida antes de usarlos.
