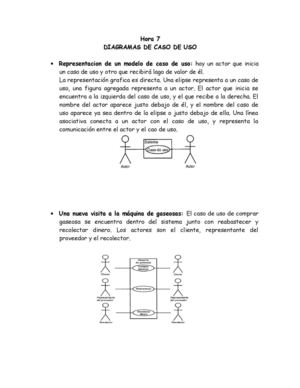

Hora 7
DIAGRAMAS DE CASO DE USO
• Representacion de un modelo de caso de uso: hay un actor que inicia
un caso de uso y otro que recibirá lago de valor de él.
La representación grafica es directa.
Una elipse representa a un caso de
uso, una figura agregada representa a un actor.
El actor que inicia se
encuentra a la izquierda del caso de uso, y el que recibe a la derecha.
El
nombre del actor aparece justo debajo de él, y el nombre del caso de
uso aparece ya sea dentro de la elipse o justo debajo de ella.
Una línea
asociativa conecta a un actor con el caso de uso, y representa la
comunicación entre el actor y el cao de uso.
• Una nueva visita a la máquina de gaseosas: El caso de uso de comprar
gaseosa se encuentra dentro del sistema junto con reabastecer y
recolectar dinero.
Los actores son el cliente, representante del
proveedor y el recolector.
