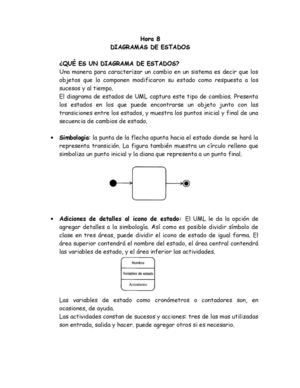

Hora 8
DIAGRAMAS DE ESTADOS
¿QUÉ ES UN DIAGRAMA DE ESTADOS?
Una manera para caracterizar un cambio en un sistema es decir que los
objetos que lo componen modificaron su estado como respuesta a los
sucesos y al tiempo.
El diagrama de estados de UML captura este tipo de cambios.
Presenta
los estados en los que puede encontrarse un objeto junto con las
transiciones entre los estados, y muestra los puntos inicial y final de una
secuencia de cambios de estado.
• Simbologia: la punta de la flecha apunta hacia el estado donde se hará la
representa transición.
La figura también muestra un círculo relleno que
simboliza un punto inicial y la diana que representa a un punto final.
• Adiciones de detalles al icono de estado: El UML le da la opción de
agregar detalles a la simbología.
Así como es posible dividir símbolo de
clase en tres áreas, puede dividir el icono de estado de igual forma.
El
área superior contendrá el nombre del estado, el área central contendrá
las variables de estado, y
