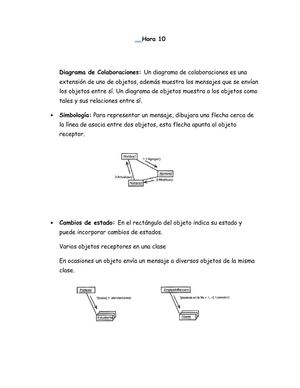

Hora 10
Diagrama de Colaboraciones: Un diagrama de colaboraciones es una
extensión de uno de objetos, además muestra los mensajes que se envían
los objetos entre sí.
Un diagrama de objetos muestra a los objetos como
tales y sus relaciones entre sí.
• Simbología: Para representar un mensaje, dibujara una flecha cerca de
la línea de asocia entre dos objetos, esta flecha apunta al objeto
receptor.
• Cambios de estado: En el rectángulo del objeto indica su estado y
puede incorporar cambios de estados.
Varios objetos receptores en una clase
En ocasiones un objeto envía un mensaje a diversos objetos de la misma
clase.
