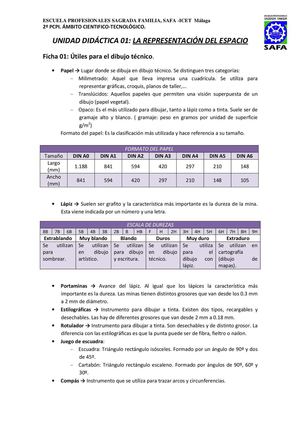

ESCUELA PROFESIONALES SAGRADA FAMILIA, SAFA -ICET Málaga
2º PCPI.
ÁMBITO CIENTIFICO-TECNOLÓGICO.
UNIDAD DIDÁCTICA 01: LA REPRESENTACIÓN DEL ESPACIO
Ficha 01: Útiles para el dibujo técnico.
• Papel → Lugar donde se dibuja en dibujo técnico.
Se distinguen tres categorías:
- Milimetrado: Aquel que lleva impresa una cuadrícula.
Se utiliza para
representar gráficas, croquis, planos de taller,…
- Translúcidos: Aquellos papeles que permiten una visión superpuesta de un
dibujo (papel vegetal).
- Opaco: Es el más utilizado para dibujar, tanto a lápiz como a tinta.
Suele ser de
gramaje alto y blanco.
( gramaje: peso en gramos por unidad de superficie
g/m2
)
Formato del papel: Es la clasificación más utilizada y hace referencia a su tamaño.
FORMATO DEL PAPEL
Tamaño DIN A0 DIN A1 DIN A2 DIN A3 DIN A4 DIN A5 DIN A6
Largo
(mm)
1.
188 841 594 420 297 210 148
Ancho
(mm)
841 594 420 297 210 148 105
• Lápiz → Suelen ser grafito y la característica más importante es la dureza de la mina.
Esta v
