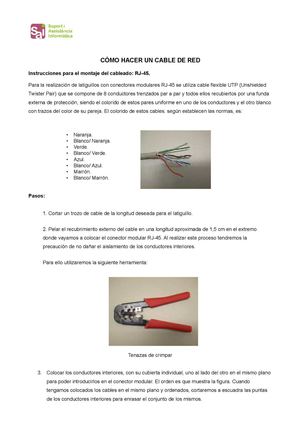

Cómo hacer un cable de red

CÓMO HACER UN CABLE DE RED Instrucciones para el montaje del cableado: RJ-45. Para la realización de latiguillos con conectores modulares RJ-45 se utiliza cable flexible UTP (Unshielded Twister Pair) que se compone de 8 conductores trenzados par a par y... More

CÓMO HACER UN CABLE DE RED Instrucciones para el montaje del cableado: RJ-45. Para la realización de latiguillos con conectores modulares RJ-45 se utiliza cable flexible UTP (Unshielded Twister Pair) que se compone de 8 conductores trenzados par a par y todos ellos recubiertos por una funda externa de protección, siendo el colorido de estos pares uniforme en uno de los conductores y el otro blanco con trazos del color de su pareja. El colorido de estos cables. según establecen las normas, es: • Naranja. • Blanco/ Naranja. • Verde. • Blanco/ Verde. • Azul. • Blanco/ Azul. • Marrón. • Blanco/ Marrón. Pasos: 1. Cortar un trozo de cable de la longitud deseada para el latiguillo. 2. Pelar el recubrimiento externo del cable en una longitud aproximada de 1,5 cm en el extremo donde vayamos a colocar el conector modular RJ-45. Al realizar este proceso tendremos la precaución de no dañar el aislamiento de los conductores interiores. Para ello utilizaremos la siguiente herramienta: Tenazas de cri Less
