Capítulo 2 – Projeto de Instalações Elétricas 33
ENE065 - Instalações Elétricas I - Prof.
Flávio Vanderson
2.
9.
Divisão da Instalação em Circuitos
2.
9.
1.
Setores de uma Instalação Elétrica
2.
9.
1.
1.
Quadro de Distribuição (QD) ou Quadro de Luz (QL)
Componente de uma instalação elétrica destinado a abrigar um ou mais dispositivos de
proteção e/ou de manobra e a conexão de condutores elétricos interligados aos mesmos, com
o fim de distribuir a energia elétrica aos diversos circuitos.
Recebe os condutores (Ramal de
Alimentação) que vêm do medidor ou centro de medição.

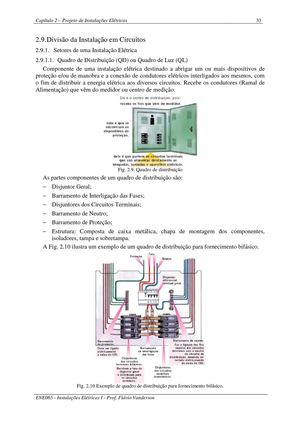

Fig.
2.
9.
Quadro de distribuição
As partes componentes de um quadro de distribuição são:
− Disjuntor Geral;
− Barramento de Interligação das Fases;
− Disjuntores dos Circuitos Terminais;
− Barramento de Neutro;
− Barramento de Proteção;
− Estrutura: Composta de caixa metálica, chapa de montagem dos componentes,
isoladores, tampa e sobretampa.
A Fig.
2.
10 ilustra um exemplo de um quadro de distribuição para fo
