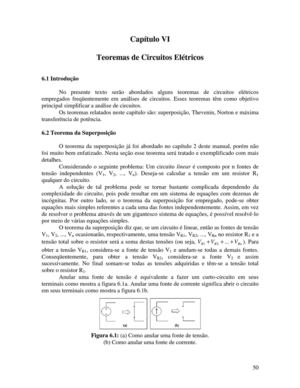

Capítulo VI
Teoremas de Circuitos Elétricos
6.
1 Introdução
No presente texto serão abordados alguns teoremas de circuitos elétricos
empregados freqüentemente em análises de circuitos.
Esses teoremas têm como objetivo
principal simplificar a análise de...
More
50
Capítulo VI
Teoremas de Circuitos Elétricos
6.
1 Introdução
No presente texto serão abordados alguns teoremas de circuitos elétricos
empregados freqüentemente em análises de circuitos.
Esses teoremas têm como objetivo
principal simplificar a análise de circuitos.
Os teoremas relatados neste capítulo são: superposição, Thevenin, Norton e máxima
transferência de potência.
6.
2 Teorema da Superposição
O teorema da superposição já foi abordado no capítulo 2 deste manual, porém não
foi muito bem enfatizado.
Nesta seção esse teorema será tratado e exemplificado com mais
detalhes.
Considerando o seguinte problema: Um circuito linear é composto por n fontes de
tensão independentes (V1, V2, .
.
.
, Vn).
Deseja-se calcular a tensão em um resistor R1
qualquer do circuito.
A solução de tal problema pode se tornar bastante complicada dependendo da
complexidade do circuito, pois pode resultar em um sistema de equações com dezenas de
incógnitas.
Por outro lado, se o teorema da superposição
