1 I - Introduction L’objectif de cette séance de TP est d’étudier la torsion d’une poutre console en U. Cette poutre est sollicitée en torsion par un moment M0 appliqué en x = Lo (extrémité de la poutre non encastrée) par l’intermédiaire de deux forces... More

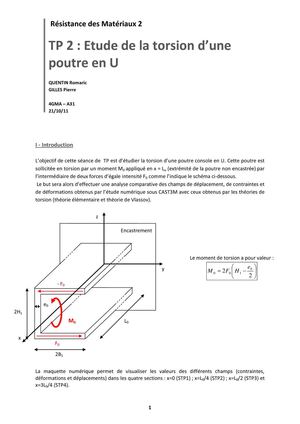

1 I - Introduction L’objectif de cette séance de TP est d’étudier la torsion d’une poutre console en U. Cette poutre est sollicitée en torsion par un moment M0 appliqué en x = Lo (extrémité de la poutre non encastrée) par l’intermédiaire de deux forces d’égale intensité F0 comme l’indique le schéma ci-dessous. Le but sera alors d’effectuer une analyse comparative des champs de déplacement, de contraintes et de déformations obtenus par l’étude numérique sous CAST3M avec ceux obtenus par les théories de torsion (théorie élémentaire et théorie de Vlassov). La maquette numérique permet de visualiser les valeurs des différents champs (contraintes, déformations et déplacements) dans les quatre sections : x=0 (STP1) ; x=L0/4 (STP2) ; x=L0/2 (STP3) et x=3L0/4 (STP4). Résistance des Matériaux 2 TP 2 : Etude de la torsion d’une poutre en U QUENTIN Romaric GILLES Pierre 4GMA – A31 21/10/11 e0 2B1 2H1 - F0 F0 L0 Encastrement x y z Mo Le moment de torsion a pour valeur :       −= 2 2 0 10 Less
