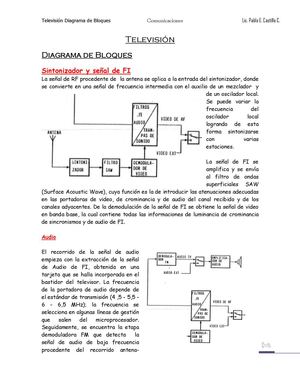

Televisión Diagrama de Bloques Comunicaciones Lic.
Pablo E.
Castillo C.
Televisión
Diagrama de Bloques
Sintonizador y señal de FI
La señal de RF procedente de la antena se aplica a la entrada del sintonizador, donde
se convierte en una señal de frecuencia intermedia con el auxilio de un mezclador y
de un oscilador local.
Se puede variar la
frecuencia del
oscilador local
logrando de esta
forma sintonizarse
con varias
estaciones.
La señal de FI se
amplifica y se envía
al filtro de ondas
superficiales SAW
(Surface Acoustic Wave), cuya función es la de introducir las atenuaciones adecuadas
en las portadoras de video, de crominancia y de audio del canal recibido y de los
canales adyacentes.
De la demodulación de la señal de FI se obtiene la señal de video
en banda base, la cual contiene todas las informaciones de luminancia de crominancia
de sincronismos y de audio de FI.
Audio
El recorrido de la señal de audio
empieza con la extracción de la señal
de Audio de FI, obtenida en una
tar
