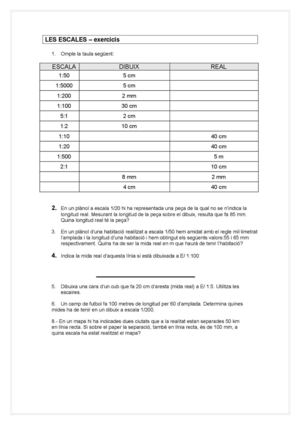

LES ESCALES – exercicis
1.
Omple la taula següent:
ESCALA DIBUIX REAL
1:50 5 cm
1:5000 5 cm
1:200 2 mm
1:100 30 cm
5:1 2 cm
1:2 10 cm
1:10 40 cm
1:20 40 cm
1:500 5 m
2:1 10 cm
8 mm 2 mm
4 cm 40 cm
2.
En un plànol a escala 1/20 hi ha representada una peça...
More
LES ESCALES – exercicis
1.
Omple la taula següent:
ESCALA DIBUIX REAL
1:50 5 cm
1:5000 5 cm
1:200 2 mm
1:100 30 cm
5:1 2 cm
1:2 10 cm
1:10 40 cm
1:20 40 cm
1:500 5 m
2:1 10 cm
8 mm 2 mm
4 cm 40 cm
2.
En un plànol a escala 1/20 hi ha representada una peça de la qual no se n’indica la
longitud real.
Mesurant la longitud de la peça sobre el dibuix, resulta que fa 85 mm.
Quina longitud real té la peça?
3.
En un plànol d’una habitació realitzat a escala 1/50 hem amidat amb el regle mil·limetrat
l’amplada i la longitud d’una habitació i hem obtingut els següents valors:55 i 65 mm
respectivament.
Quina ha de ser la mida real en m que haurà de tenir l’habitació?
4.
Indica la mida real d’aquesta línia si està dibuixada a E/ 1:100
________________
5.
Dibuixa una cara d’un cub que fa 20 cm d’aresta (mida real) a E/ 1:5.
Utilitza les
escaires.
6.
Un camp de futbol fa 100 metres de longitud per 60 d’amplada.
Determina quines
mides ha de tenir en un dibuix a escala 1/200.
8.
- En un map
