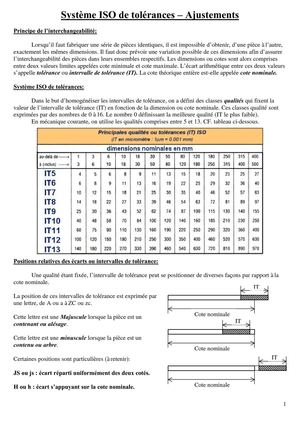

1 Cote nominale Cote nominale Système ISO de tolérances – Ajustements Principe de l’interchangeabilité: Lorsqu’il faut fabriquer une série de pièces identiques, il est impossible d’obtenir, d’une pièce à l’autre, exactement les mêmes dimensions. Il faut donc prévoir une variation possible de ces dimensions afin d’assurer l’interchangeabilité des pièces dans leurs ensembles respectifs. Les dimensions ou cotes sont alors comprises entre deux valeurs limites appelées cote minimale et cote maximale. L’écart arithmétique entre ces deux valeurs s’appelle tolérance ou intervalle de tolérance (IT). La cote théorique entière est-elle appelée cote nominale. Système ISO de tolérances: Dans le but d’homogénéiser les intervalles de tolérance, on a défini des classes qualités qui fixent la valeur de l’intervalle de tolérance (IT) en fonction de la dimension ou cote nominale. Ces classes qualité sont exprimées par des nombres de 0 à 16. Le nombre 0 définissant la meilleure qualité (IT le plus Less
