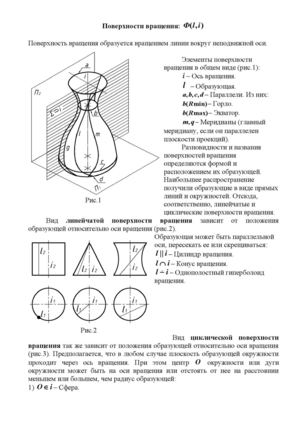

Поверхности вращения: ),( ilФ
Поверхность вращения образуется вращением линии вокруг неподвижной оси.
Элементы поверхности
вращения в общем виде (рис.
1):
i – Ось вращения.
l – Образующая.
dcba ,,, – Параллели.
Из них:
min)(Rb – Горло.
max)(Rb – Экватор.
qm, – Меридианы (главный
меридиану, если он параллелен
плоскости проекций).
Разновидности и названия
поверхностей вращения
определяются формой и
расположением их образующей.
Наибольшее распространение
получили образующие в виде прямых
линий и окружностей.
Отсюда,
соответственно, линейчатые и
циклические поверхности вращения.
Вид линейчатой поверхности вращения зависит от положения
образующей относительно оси вращения (рис.
2).
Образующая может быть параллельной
оси, пересекать ее или скрещиваться:
il || – Цилиндр вращения.
il – Конус вращения.
il – Однополостный гиперболоид
вращения.
Вид циклической поверхности
вращения так же зависит от положения образующей относительно оси вращения
(рис.
3).
Предполагается, что в
