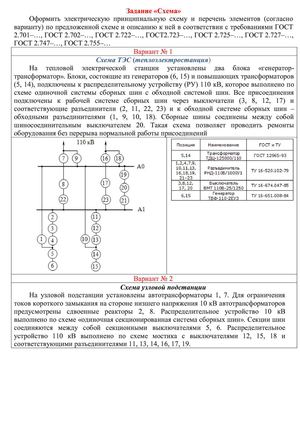

Задание «Схема»
Оформить электрическую принципиальную схему и перечень элементов (согласно
варианту) по предложенной схеме и описанию к ней в соответствии с требованиями ГОСТ
2.
701–…, ГОСТ 2.
702–…, ГОСТ 2.
722–…, ГОСТ2.
723–…, ГОСТ 2.
725–…, ГОСТ 2.
727–…,
ГОСТ 2.
747–…, ГОСТ 2.
755–…
Вариант № 1
Схема ТЭС (теплоэлектростанция)
На тепловой электрической станции установлены два блока «генератортрансформатор».
Блоки, состоящие из генераторов (6, 15) и повышающих трансформаторов
(5, 14), подключены к распределительному устройству (РУ) 110 кВ, которое выполнено по
схеме одиночной системы сборных шин с обходной системой шин.
Все присоединения
подключены к рабочей системе сборных шин через выключатели (3, 8, 12, 17) и
соответствующие разъединители (2, 11, 22, 23) и к обходной системе сборных шин –
обходными разъединителями (1, 9, 10, 18).
Сборные шины соединены между собой
шиносоединительным выключателем 20.
Такая схема позволяет проводить ремонты
оборудования без перерыва нормальной р
