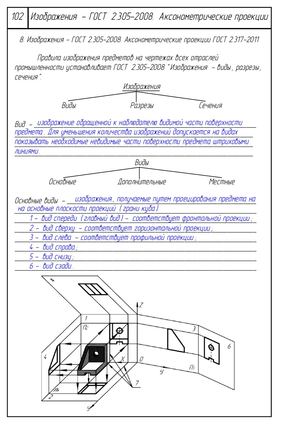

102 Изображения - ГОСТ 2.305-2008. Аксонометрические проекции 8. Изображения - ГОСТ 2.305-2008. Аксонометрические проекции ГОСТ 2.31 -2011 Правила изображения предметов на чертежах всех отраслей промышленности устанавливает ГОСТ 2.305-2008 " Изображения - виды , разрезы , сечения ". Изображения Виды Разрезы Сечения изображение обращенной к наблюдателю видимой части поверхности Вид - ____________________________________________________________________ предмета . Для уменьшения количества изображений допускается на видах _________________________________________________________________________ показывать необходимые невидимые части поверхности предмета штриховыми _________________________________________________________________________ линиями . _________________________________________________________________________ Виды Основные Дополнительные Местные изображения , получаемые путем проецирования предмета на Основные виды - __________________________________________________________ на
