1

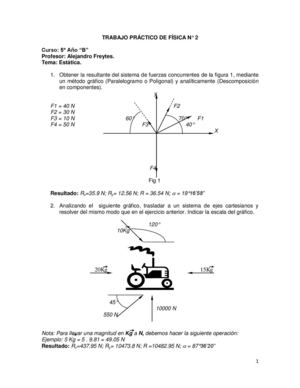

TRABAJO PRÁCTICO DE FÍSICA N° 2
Curso: 5° Año “B”
Profesor: Alejandro Freytes.
Tema: Estática.
1. Obtener la resultante del sistema de fuerzas concurrentes de la figura 1, mediante
un método gráfico (Paralelogramo o Poligonal) y analíticamente (Descomposición
en componentes).
y
F1 = 40 N F2
F2 = 30 N
F3 = 10 N 60° 70° F1
F4 = 50 N F3 40°
X
F4
Fig 1
Resultado: Rx=35.9 N; Ry= 12.56 N; R = 36.54 N; = 19°16’58”
2. Analizando el siguiente gráfico, trasladar a un sistema de ejes cartesianos y
resolver del mismo modo que en el ejercicio anterior. Indicar la escala del gráfico.
120°
10Kg
20Kg 15Kg
45°
10000 N
550 N
Nota: Para llevar una magnitud en Kg a N, debemos hacer la siguiente operación:
Ejemplo: 5 Kg = 5 . 9.81 = 49.05 N
Resultado: Rx=437.95 N; Ry= 10473.8 N; R =10482.95 N; = 87°36’20”
