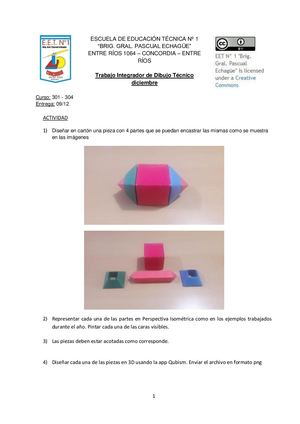

ESCUELA DE EDUCACIÓN TÉCNICA Nº 1 “BRIG. GRAL. PASCUAL ECHAGÜE” ENTRE RÍOS 1064 – CONCORDIA – ENTRE RÍOS Trabajo Integrador de Dibujo Técnico diciembre Curso: 301 - 304 Entrega: 09/12 ACTIVIDAD 1) Diseñar en cartón una pieza con 4 partes que se puedan encastrar las mismas como se muestra en las imágenes 2) Representar cada una de las partes en Perspectiva Isométrica como en los ejemplos trabajados durante el año. Pintar cada una de las caras visibles. 3) Las piezas deben estar acotadas como corresponde. 4) Diseñar cada una de las piezas en 3D usando la app Qubism. Enviar el archivo en formato png 1
