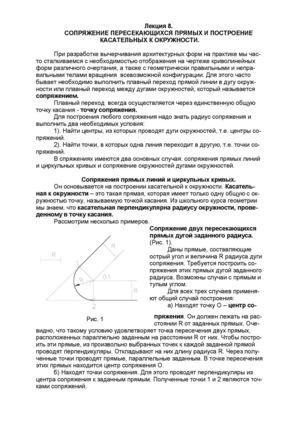

Лекция 8.
СОПРЯЖЕНИЕ ПЕРЕСЕКАЮЩИХСЯ ПРЯМЫХ И ПОСТРОЕНИЕ
КАСАТЕЛЬНЫХ К ОКРУЖНОСТИ.
При разработке вычерчивания архитектурных форм на практике мы часто сталкиваемся с необходимостью отображения на чертеже криволинейных
форм различного очертания, а также с геометрически правильными и неправильными телами вращения всевозможной конфигурации.
Для этого часто
бывает необходимо выполнить плавный переход прямой линии в дугу окружности или плавный переход между дугами окружностей, который называется
сопряжением.
Плавный переход всегда осуществляется через единственную общую
точку касания - точку сопряжения.
Для построения любого сопряжения надо знать радиус сопряжения и
выполнить два необходимых условия:
1).
Найти центры, из которых проводят дуги окружностей, т.
е.
центры сопряжений.
2).
Найти точки, в которых одна линия переходит в другую, т.
е.
точки сопряжений.
В спряжениях имеются два основных случая: сопряжения прямых линий
и циркульных кривых и сопряжение окружностей дугами окру
