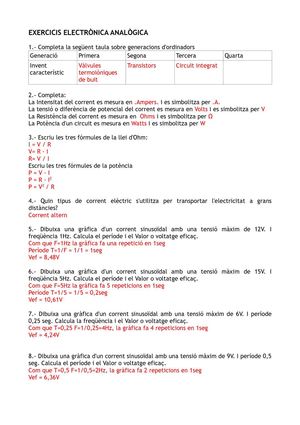

EXERCICIS ELECTRÒNICA ANALÒGICA
1.
- Completa la següent taula sobre generacions d ordinadors
Generació Primera Segona Tercera Quarta
Invent
característic
Vàlvules
termoiòniques
de buit
Transistors Circuit integrat
2.
- Completa:
La Intensitat del corrent es mesura en .
Ampers.
i es simbolitza per .
A.
La tensió o diferència de potencial del corrent es mesura en Volts i es simbolitza per V
La Resistència del corrent es mesura en Ohms i es simbolitza per Ω
La Potència d un circuit es mesura en Watts i es simbolitza per W
3.
- Escriu les tres fórmules de la llei d Ohm:
I = V / R
V= R · I
R= V / I
Escriu les tres fórmules de la potència
P = V · I
P = R · I2
P = V2
/ R
4.
- Quin tipus de corrent elèctric s utilitza per transportar l electricitat a grans
distàncies?
Corrent altern
5.
- Dibuixa una gràfica d un corrent sinusoïdal amb una tensió màxim de 12V.
I
freqüència 1Hz.
Calcula el període i el Valor o voltatge eficaç.
Com que F=1Hz la gràfica fa una repetició en 1seg
Període T=1/F
